Domina Tu Iluminación: Enciende y Apaga Lámparas desde Tres Lugares Distintos

En esta guía, vamos a explicar cómo realizar una conexión eléctrica conocida como cruzamiento, la cual permite encender y apagar una lámpara desde tres lugares diferentes. Este tipo de instalación es utilizado comúnmente en pasillos largos o en habitaciones con múltiples accesos, ofreciendo comodidad y flexibilidad en el control de la iluminación. Para llevar a cabo esta instalación, necesitarás algunos conocimientos básicos sobre electricidad y seguir cuidadosamente los pasos que describiremos a continuación.

Materiales necesarios para la instalación

Para realizar la conexión del circuito de cruzamiento, necesitarás los siguientes materiales:

• Interruptor conmutable de tres vías: 2 unidades
• Interruptor conmutable de cuatro vías: 1 unidad
• Portalámparas y lámpara
• Cables conductores
• Fuente de alimentación y llave térmica
• Herramientas (destornilladores, alicates, pelacables, etc.)

Antes de comenzar, es fundamental asegurar que toda la instalación se realice sin energía eléctrica para evitar accidentes. Además, si eres menor de edad, debes trabajar bajo la supervisión de un adulto con conocimientos en electricidad.

Diagrama de conexiones

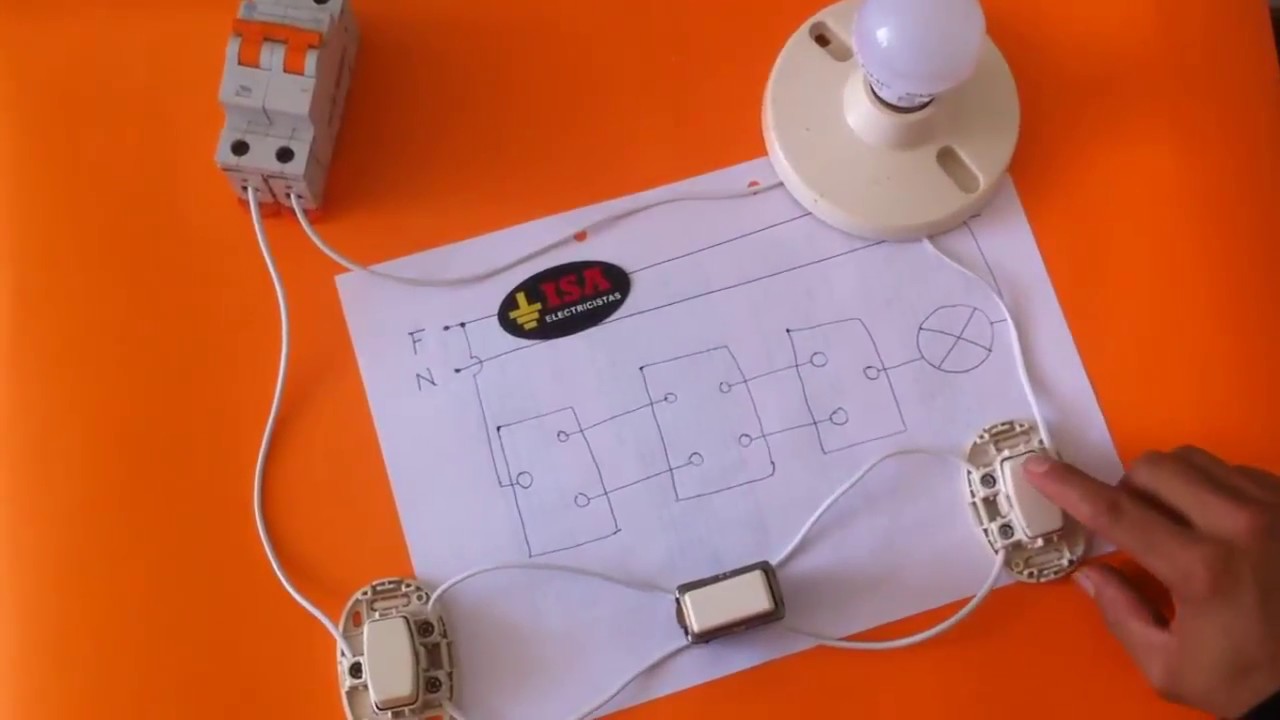

El primer paso para entender cómo realizar la conexión es dibujar un diagrama que nos ayude a visualizar el circuito. Empezamos dibujando la fuente de alimentación, que estará representada por una llave térmica, y a partir de allí realizaremos las conexiones.

• Fuente de alimentación: Dibujamos dos líneas representando la fase y el neutro.
• Interruptores: Colocamos los interruptores en su disposición real, con sus respectivos puntos de conexión.
• Interruptores conmutables de tres vías: Tres puntos de conexión formados en un triángulo.
• Interruptor conmutable de cuatro vías: Cuatro puntos de conexión, dos a cada lado.
• Lámpara: Representamos el portalámparas con un círculo y una cruz en el centro.

Una vez dibujado el diagrama, procedemos a realizar las conexiones de acuerdo a la siguiente lógica:

• Toma la fase desde la fuente de alimentación y conéctala al tornillo del primer interruptor conmutable de tres vías.
• Conecta los puntos de conmutación de los interruptores de tres vías de manera horizontal.
• Conecta el tornillo final del segundo interruptor con la lámpara.
• Desde el otro lado del interruptor conmutable de cuatro vías, realiza una conexión similar y luego conecta la fase al portalámparas.
• Conecta el neutro de la fuente de alimentación directamente al portalámparas.

Realización de las conexiones

Con el diagrama como guía, procedemos a realizar las conexiones físicamente. Sigue estos pasos:

• Conecta la fase de la fuente de alimentación al tornillo común del primer interruptor de tres vías.
• Conecta los puntos de conmutación de los interruptores siguiendo el diagrama.
• Retira el aislante de los cables utilizando un pelacables y afloja los tornillos de los interruptores para facilitar la inserción de los conductores.
• Conecta los cables asegurándote de que estén bien ajustados y no queden expuestos.
• Conecta el tornillo común del interruptor de cuatro vías al portalámparas.

Antes de probar el circuito, verifica todas las conexiones y asegura que no haya cables sueltos o mal ajustados. Después de estar completamente seguro de las conexiones, energiza el circuito y prueba los interruptores para verificar que la lámpara se encienda y apague correctamente desde los tres puntos diferentes.

Conclusión

La instalación de un circuito de cruzamiento es una habilidad fundamental para cualquier persona interesada en la electricidad residencial. Este tipo de conexión ofrece una solución práctica para controlar la iluminación desde múltiples puntos, aumentando la comodidad y eficiencia en el hogar. Si sigues los pasos descritos en esta guía y prestas especial atención a la seguridad eléctrica, podrás realizar una instalación exitosa y funcional.

Recuerda que es importante seguir aprendiendo y consultando recursos adicionales para mejorar tus habilidades eléctricas y asegurar instalaciones seguras y profesionales. Si tienes alguna duda o necesitas más información, no dudes en buscar recursos educativos adicionales o consultar con un electricista profesional.
